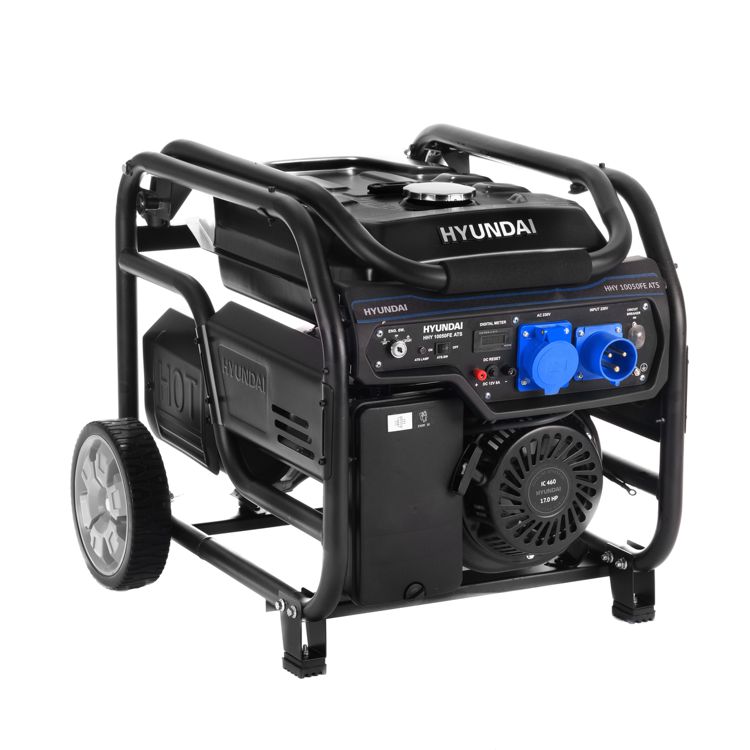

Этот генератор интересен тем, что в него уже встроен штатный однофазный АВР. Он обладает очень малым функционалом и возникла необходимость его заменить.

Отключаем минусовую клемму от АКБ!

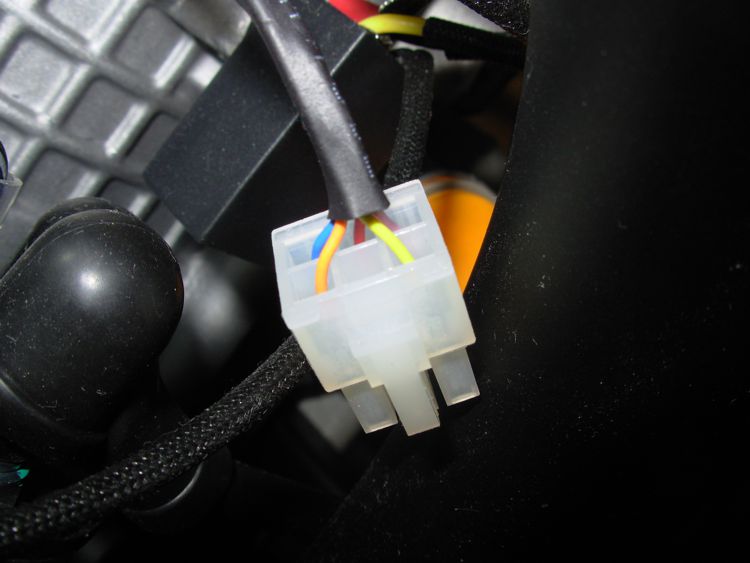

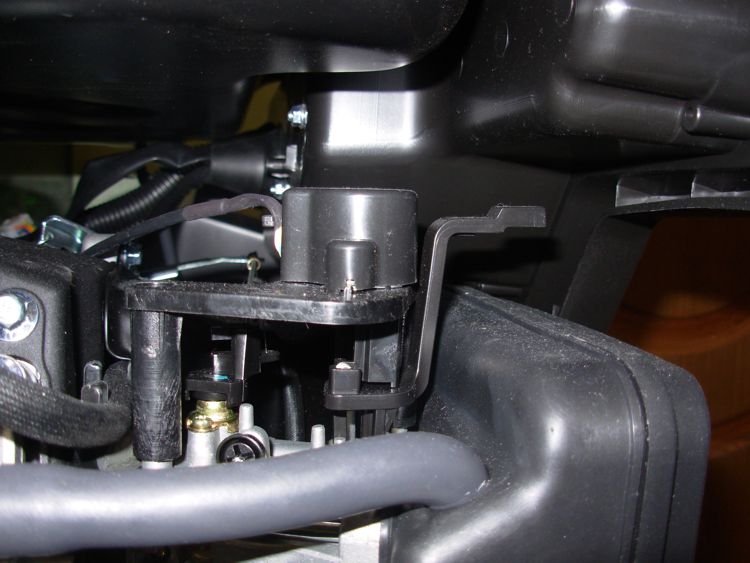

Еще интересной особенностью генератора является шаговый двигатель привода воздушной заслонки.

Как оказалось, в генераторе используется 5-проводный униполярный шаговый двигатель и его можно подключить к драйверу "Резерв 2".

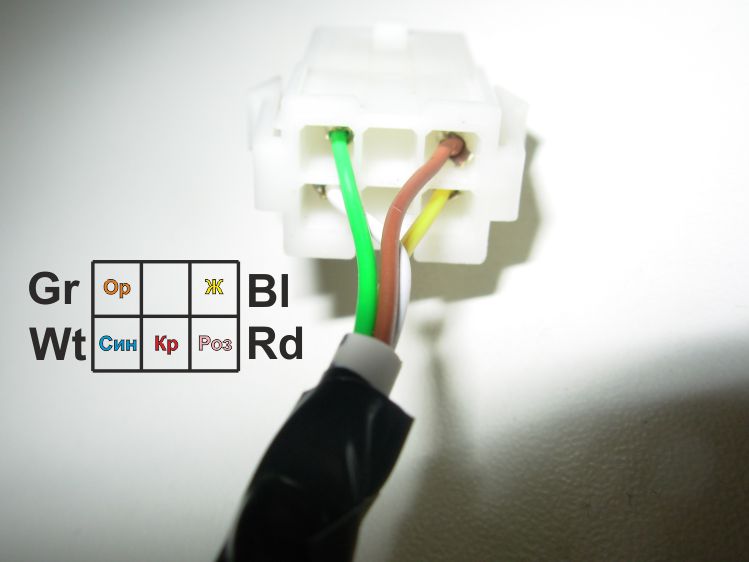

Для подключения необходимо приобрести разъем "172160-1, Корпус разъема Mini-Universal MATE-N-LOK, вилка 6PIN без контактов" и 4 контакта "170360-1, Контакт-штекер для разъема Mini-Universal MATE-N-LOK". Схема подключения к плате подсоса:

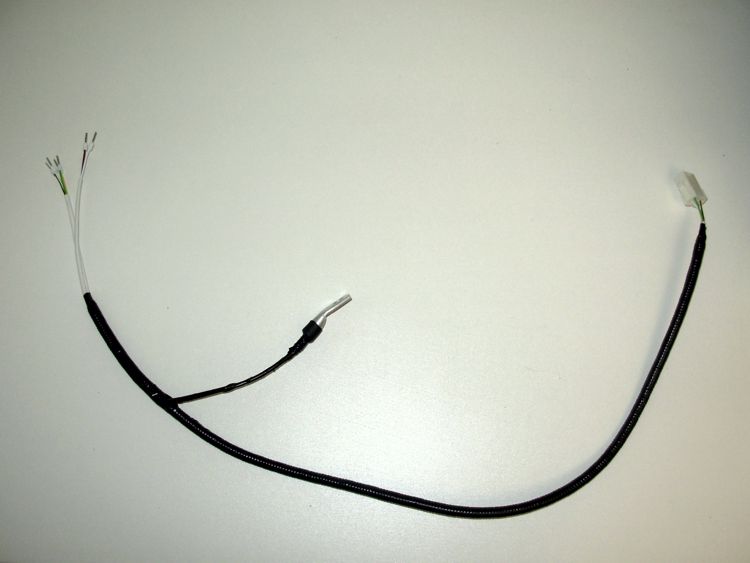

Изготавливаем жгут подключения ШД и термодатчика.

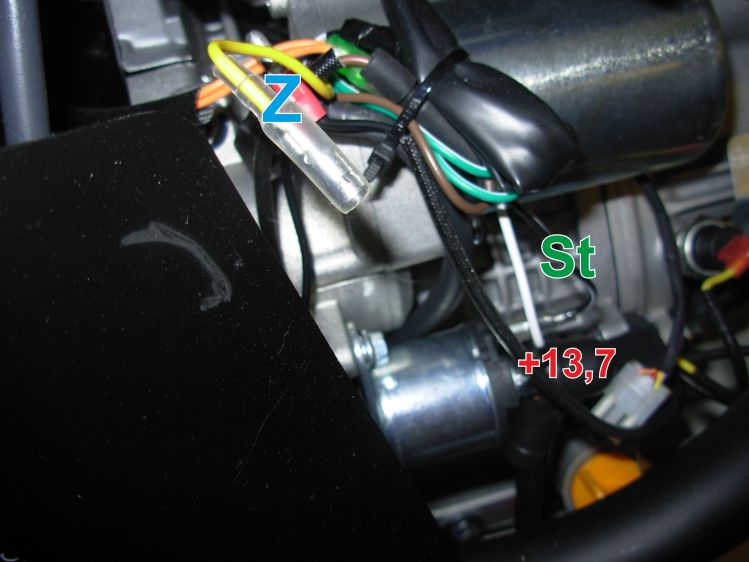

Подключение кабеля управления не вызывает проблем. Сигналы "Зажигание", "Стартер" и "+АКБ" легко находятся. Сигнал "GND" берем с удобного болта на двигателе.

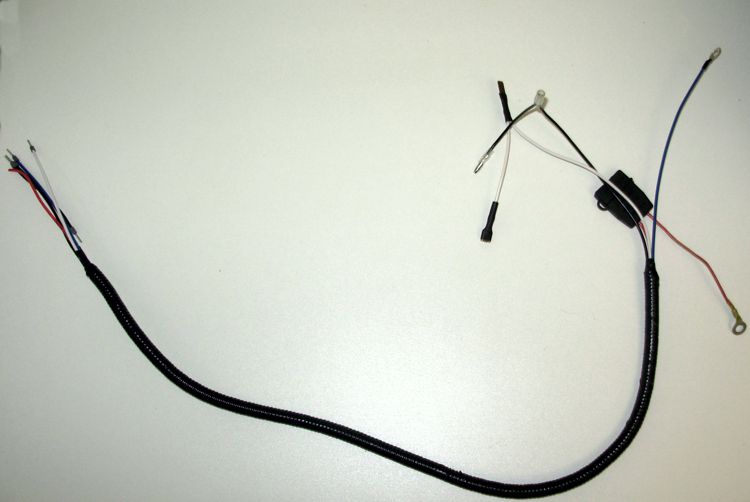

Изготавливаем жгут управления.

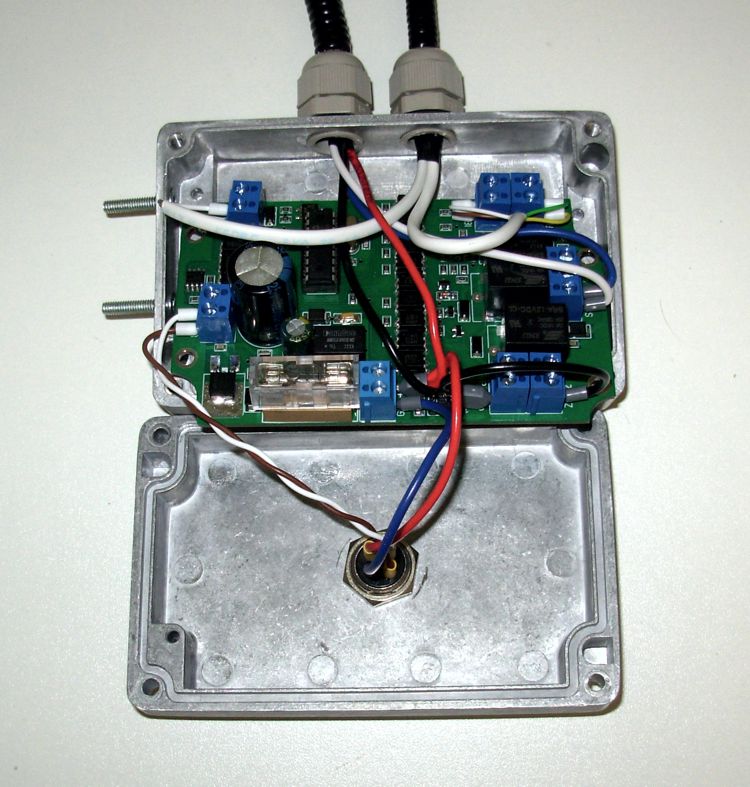

Заводим жгуты в корпус платы подсоса и подключаем провода к плате.

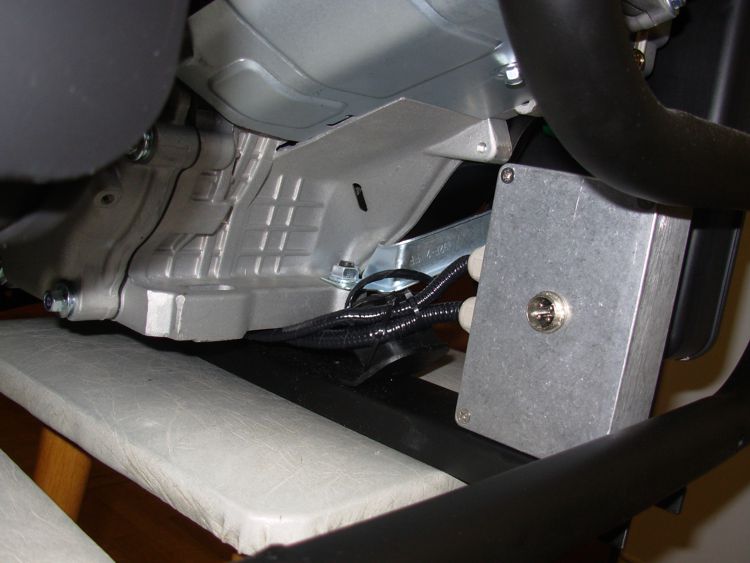

Корпус платы подсоса в сборе с жгутами устанавливаем на генератор. На раме есть готовое отверстие и его можно использовать для крепления корпуса. Дополнительно просверливаем второе отверстие.

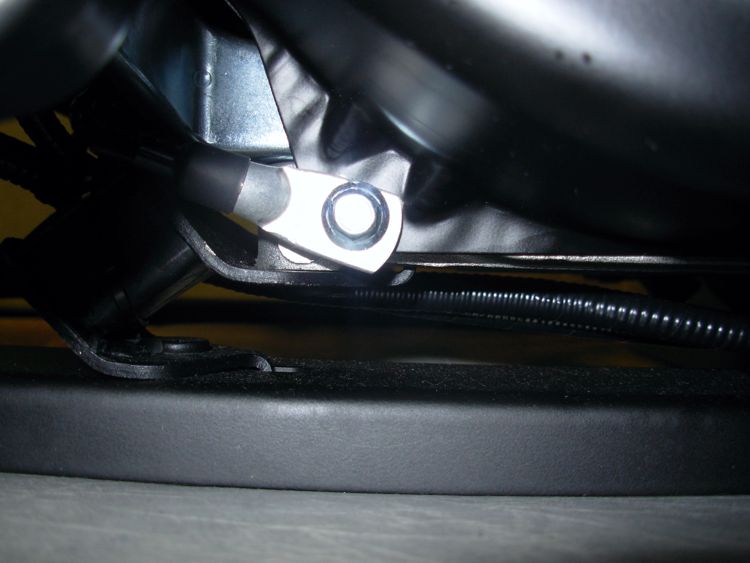

Крепим термодатчик.

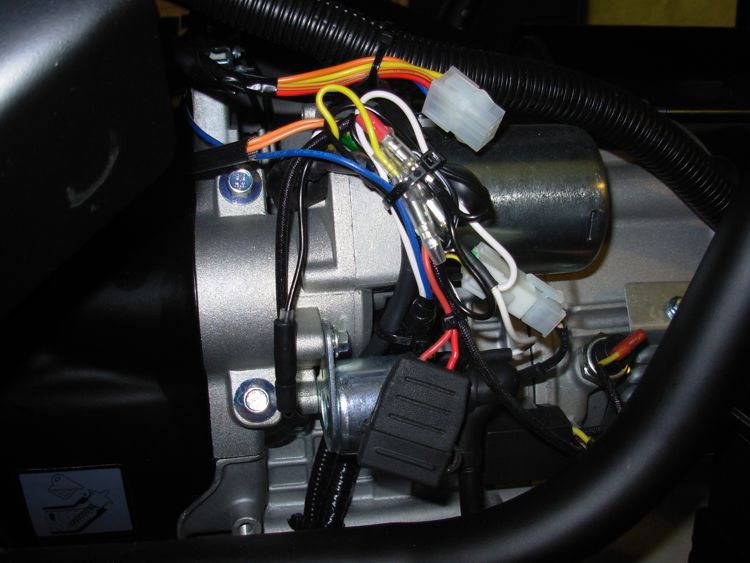

Подключаем жгуты управления.

Для корректной работы управления заслонкой необходимо изменить в настройках автозапуска параметры № 8 (значение 50) и параметр № 19 (значение 8). Работа шагового двигателя.

Подключаем АКБ. Для работы автозапуска замок зажигания должен быть в положении "ВКЛ".

ЗАПРЕЩАЕТСЯ заводить генератор при отключенной АКБ!
