ЦЕНЫ И ВАРИАНТЫ КОМПЛЕКТАЦИИ

Итак, Вы решили сделать заказ.

С чего начать?

  1. Нужно определиться, каких потребителей Вы планируете резервировать. Т.е., что должно работать после отключения электричества.
  2. Проверить, возможно ли объединить всех этих потребителей на 1 фазе и резервировать только ее. Если суммарная мощность потребителей не превышает 4 кВт, можно использовать «Комплект до 25 Ампер», если превышает – «Комплект до 80 Ампер». Если подводка 3-х фазная и резервируемые нагрузки распределены по всем фазам, нужно выбирать 3-х фазные варианты – с моторизованным или соленоидным приводом.
    Соленоидный привод монтируется на DIN-рейку и закрывается стандартным пластроном. Его удобно использовать в общем щите, если предусмотреть 2 свободных DIN-рейки по 12 мест. Соленоидный привод поставляется в пластиковом щите IP34 на 24 места или без него для установки в свой щит. Штатный соленоидный привод должен обязательно включаться после стабилизатора напряжения (он не может работать при напряжениях менее 190В). Если нормальное напряжение гарантировать невозможно, привод можно модернизировать для питания от 12В АКБ генератора.
    Моторизованный привод представлен 2-мя вариантами. 1 - стандартный китайский привод (обычно фирмы Jotta) и IEK. IEK имеет более "гибкую" конструкцию, позволяет, при необходимости, легко заменять встроенные автоматические выключатели. Также лучшее соотношение цена/качество. Оба привода монтируются в стальные корпуса IP34 или IP66 для монтажа на улице.
    Если Вы собираете щит самостоятельно, в продаже есть «Комплект на DIN-рейку». К нему дополнительно полезно приобрести зарядку АКБ DR60-15 и моторедуктор (если планируется управление воздушной заслонкой).
  3. Выбрать генератор. НЕ ПОКУПАЙТЕ 3-Х ФАЗНЫЙ ГЕНЕРАТОР, если абсолютно не уверены, что Вам такой нужен. Существует распространенная ошибка, при 3-х фазном вводе продавцы часто рекомендуют покупать 3-х фазные генераторы. У таких генераторов, как правило, запрещается перекашивать фазы более чем на 30%. Т.е. генератор на 6 кВт выдает на 1 фазу 2 кВт и однофазная нагрузка мощностью 1 кВт перекосит его на 50%. Т.е. получается вместо генератора на 6 кВт, Вы купили генератор на 700 Вт. Использовать его в быту практически невозможно. Однофазный же генератор может питать нагрузку любой мощности до 6 кВт. 3-фазные комплекты могут работать как с 1-фазными, так и с 3-х фазными генераторами. 3-фазные генераторы нужны только для питания 3-фазных нагрузок. Обычно это промышленное оборудование с асинхронными двигателями и 3-х фазными трансформаторами.
    По мощности генератор выбирайте исходя из п. 1. Не стоит выбирать генератор существенно меньшей мощности в надежде, что Вы отключите часть нагрузки после пропадания сети. Сеть может пропасть в любое время и нагрузка в этот момент может быть включена любая. Постоянно проверять автоматику генератора на перегрузку вряд ли целесообразно. По выбору конкретной марки генератора рекомендую почитать эту статью.
  4. При выборе генератора следует обратить внимание на один нюанс. Это способ управления воздушной заслонкой (подсосом). В автозапуске управление заслонкой происходит шаговым моторедуктором и для его установки полезно приобрести соответствующие кронштейны. Их существует 3 вида и, как правило, тот или иной кронштейн подходит ко всем генераторам китайского производства. Использование кронштейна существенно упрощает установку моторедуктора.
  5. Если Вы используете ИБП, можно организовать связку ИБП-автозапуск. Т.е. запускать генератор по мере разряда АКБ ИБП. Для этого в ИБП должны быть «сухие контакты». Если они отсутствуют, можно приобрести датчик «сухой контакт».
  6. Если стоит задача дистанционного управления и мониторинга, в продаже есть GSM-модуль. Это простое устройство позволяет посредством SMS контролировать работу автозапуска.
  7. Установить систему на генератор можно самостоятельно (обязательны минимальные знания электрики и навыки пайки). На сайте есть раздел «Опыт практической установки». Настоятельно рекомендую изучить его ЦЕЛИКОМ! Это сильно упростит монтаж и снимет много вопросов. Для удобства монтажа на типовой генератор, в продаже есть «монтажный набор». Если Вы находитесь в Московском регионе, монтаж системы можно доверить нам. Для этого необходимо будет привезти генератор. Нюансы можно обсудить по телефону или в мессенджерах.
  8. Далее необходимо заполнить бланк. Его можно редактировать в программе WordPad (входит в Windows). Указываем нужный комплект, если нужно, добавляем кронштейн, монтажный набор, датчик «сухой контакт», GSM-модуль.
    Указываем контактные данные и отправляем файл на почту: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.



ВНИМАНИЕ!!! Цены на сайте и в бланке от 01.08.2023 актуальны!

Если Вы решили сделать заказ, заполните БЛАНК ЗАКАЗА



Монтаж системы на типовой генератор - стоимость: 3000 руб.

Типовую установку можно посмотреть здесь

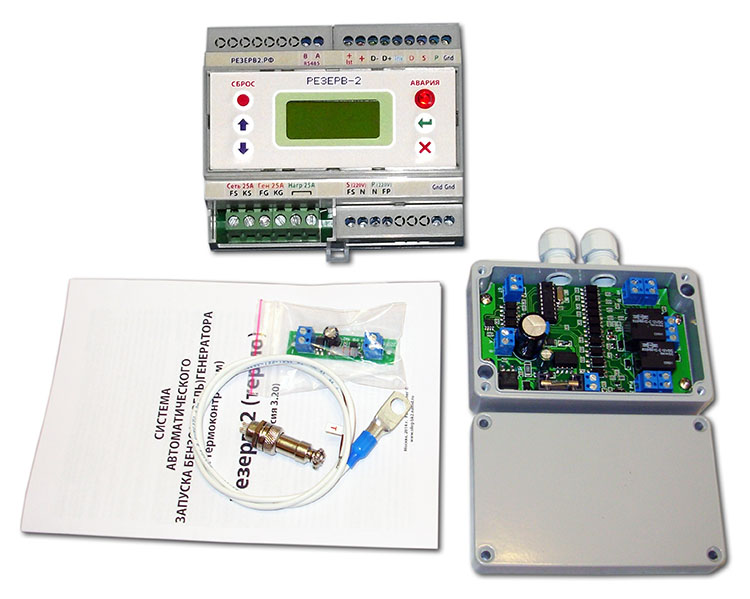

Комплект для установкки на DIN-рейку. В комплект входят: основной блок в корпусе на DIN-рейку, плата управления подсосом в алюминиевом корпусе IP65, датчик напряжения, датчик температуры, разъем (4 контакта), описание системы - стоимость: 11900 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием КОНСТРУКЦИИ и УСТАНОВКИ

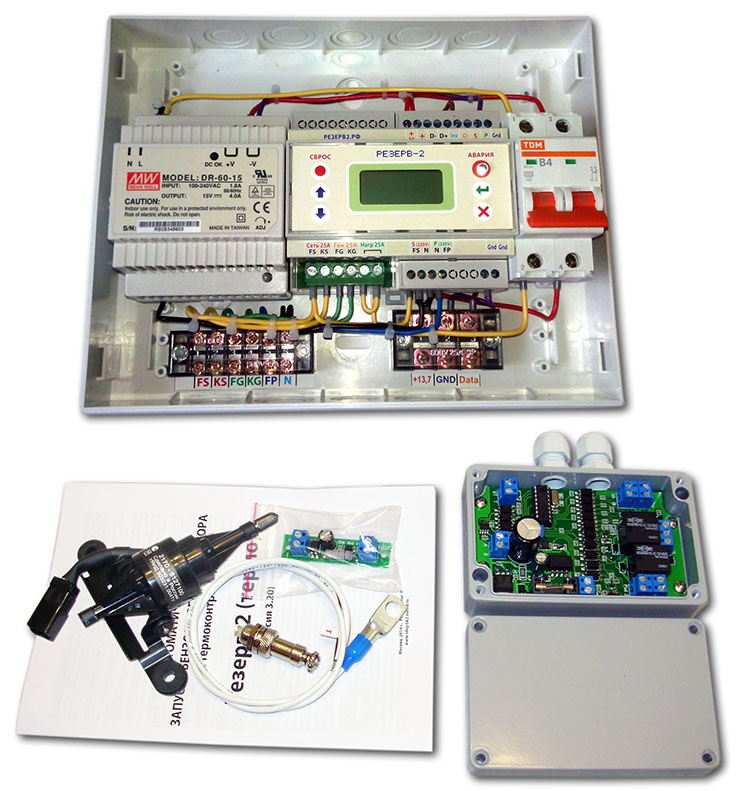

Полностью готовый установочный комплект под 1-фазную сеть до 25 Ампер или под магнитные пускатели (нужны будут дополнительно только провода и метизы). В комплект входят: пластиковый бокс на 12 модулей, блок подзарядки аккумулятора до 4 Ампер, основной блок в корпусе на DIN-рейку, автомат включения 2Р 6 Ампер, плата управления подсосом в алюминиевом корпусе IP65, датчик напряжения, моторедуктор, датчик температуры, разъем (4 контакта), описание системы - стоимость: 17900 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ под 1-фазную сеть 25 Ампер или для комплекта ПОД МАГНИТНЫЕ ПУСКАТЕЛИ

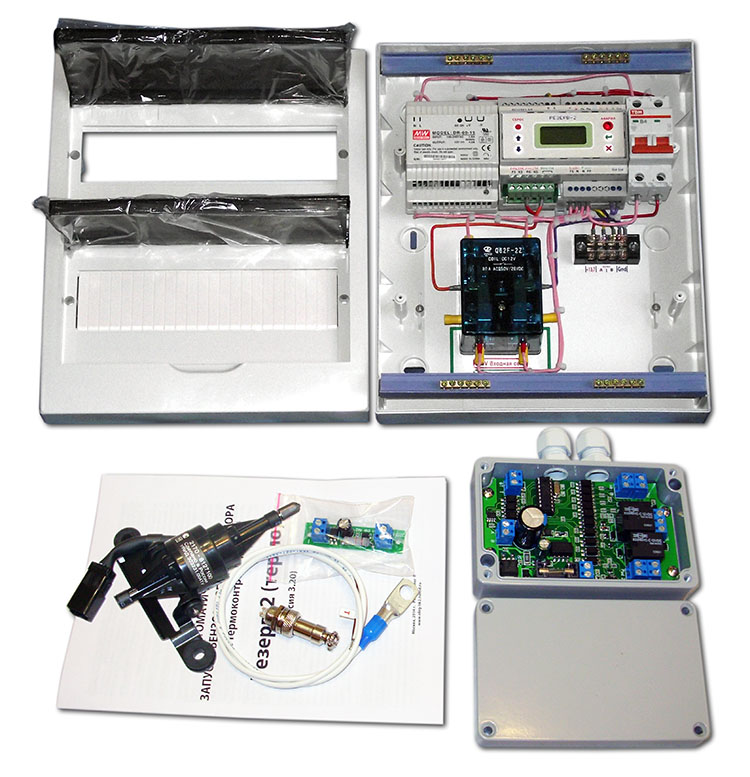

Полностью готовый установочный комплект под 1-фазную сеть до 80 Ампер (нужны будут дополнительно только провода и метизы). В комплект входят: пластиковый бокс на 24 модуля, блок подзарядки аккумулятора до 4 Ампер, основной блок в корпусе на DIN-рейку, автомат включения 2Р 6 Ампер, 2 реле на 80 Ампер 220 VAC (или одно реле 2 группы по 80 Ампер 220 VAC), плата управления подсосом в алюминиевом корпусе IP65, датчик напряжения, моторедуктор, датчик температуры, разъем (4 контакта), описание системы - стоимость: 21900 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

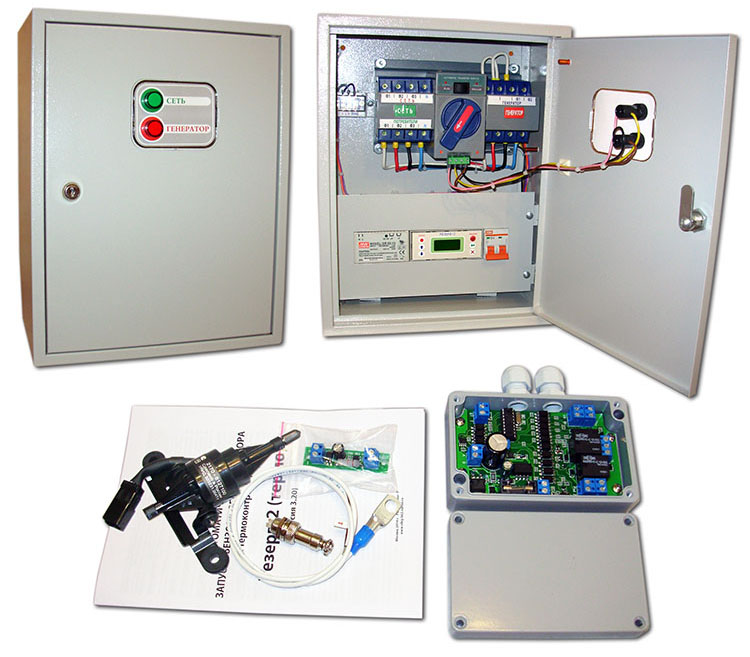

Полностью готовый установочный комплект под 3-фазную сеть до 63 Ампер (нужны будут дополнительно только провода и метизы). В комплект входят: металлический бокс (IP34), блок подзарядки аккумулятора до 4 Ампер, основной блок в корпусе на DIN-рейку, автомат включения 2Р 6 Ампер, АВР (переключатель нагрузки) на мотоприводе, плата управления подсосом в алюминиевом корпусе IP65, датчик напряжения, моторедуктор, датчик температуры, разъем (4 контакта), описание системы - стоимость: 28900 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

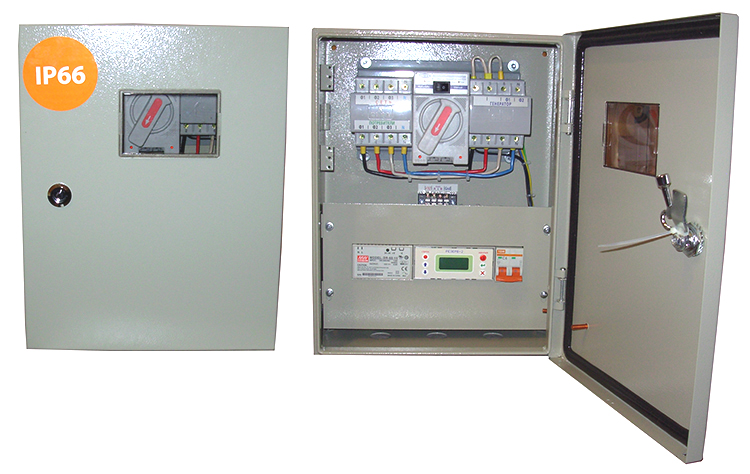

АВР на мотоприводе в корпусе IP66 - стоимость: 29900 руб.

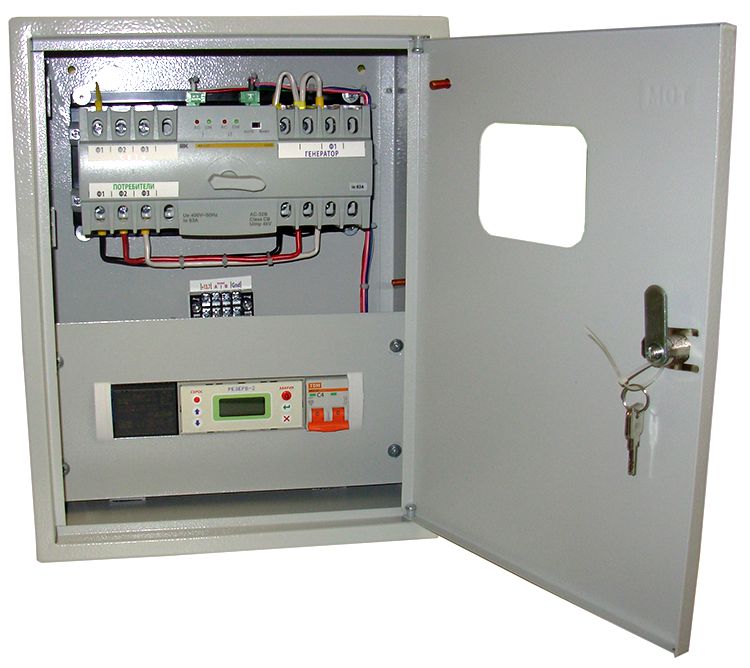

АВР на мотоприводе IEK в корпусе IP34 - стоимость: 31900 руб.     в корпусе IP66 - стоимость: 32900 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

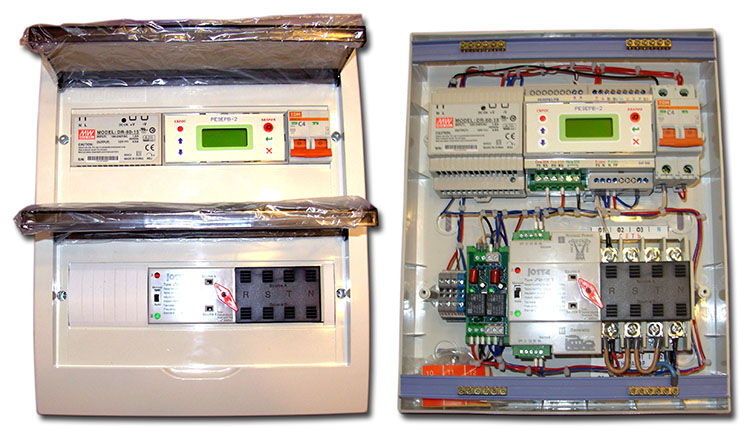

Полностью готовый установочный комплект под 3-фазную сеть до 63 Ампер (нужны будут дополнительно только провода и метизы). В комплект входят: пластиковый бокс на 24 модуля, блок подзарядки аккумулятора до 4 Ампер, основной блок в корпусе на DIN-рейку, автомат включения 2Р 6 Ампер, АВР (переключатель нагрузки) на соленоидном приводе, плата управления подсосом в алюминиевом корпусе IP65, датчик напряжения, моторедуктор, датчик температуры, разъем (4 контакта), описание системы - стоимость: 26900 руб.

Тот же комплект без корпуса (для установки в свой щит) - стоимость: 25900 руб.

Доработка соленоидного привода для использования в сетях с напряжением менее 190В (питание от 12В DC) - стоимость: +2000 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

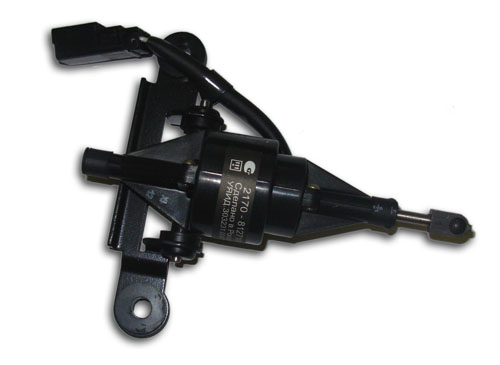

Моторедуктор 2170-8127100 - стоимость: 1490 руб.



Кронштейн крепления моторедуктора - стоимость: 950 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

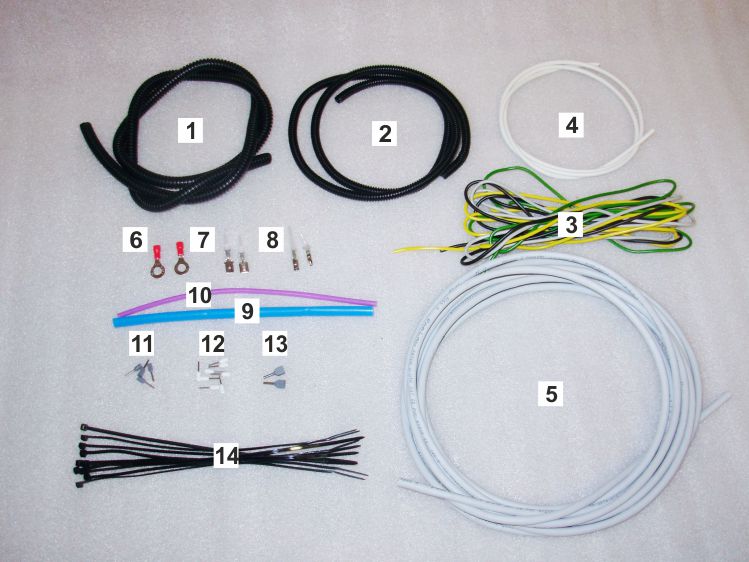

Монтажный набор проводов для установки на типовой генератор  - стоимость: 950 руб.

Типовую установку можно посмотреть здесь

В набор входят:

  1. Гофра 6,8 мм - 1 м
  2. Гофра 4,6 мм - 1 м
  3. Провод цветной 0,75 кв. мм - 4х1,5 м
  4. Провод КСПВГ 4х0,2 кв. мм - 1 м
  5. Провод ParLan сетевой вибростойкий 4х2х0,6 мм - 5 м
  6. Клемма под болт 1,5хМ6 - 2 шт
  7. Разъем штыревой (папа/мама) - 1 компл
  8. Разъем круглый (папа/мама) - 1 компл
  9. Термоусадка 6-2 мм - 20 см
  10. Термоусадка 3-1 мм - 20 см
  11. Наконечник 0,75 мм - 6 шт
  12. Наконечник 0,5 мм - 10 шт
  13. Наконечник 2х0,75 мм - 2 шт
  14. Хомут черный 200 мм - 10 шт



GSM-модуль - стоимость: 5390 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

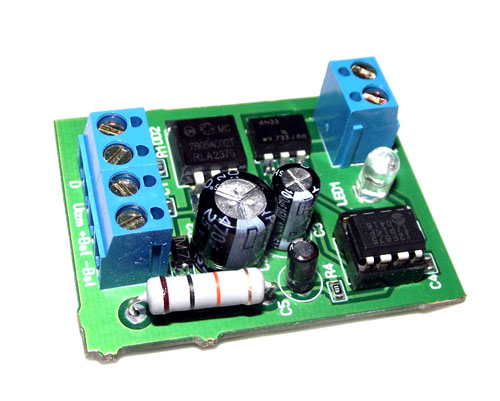

Датчик "Сухой контакт" - стоимость: 950 руб.

Перед покупкой ОБЯЗАТЕЛЬНО ознакомьтесь с описанием УСТАНОВКИ

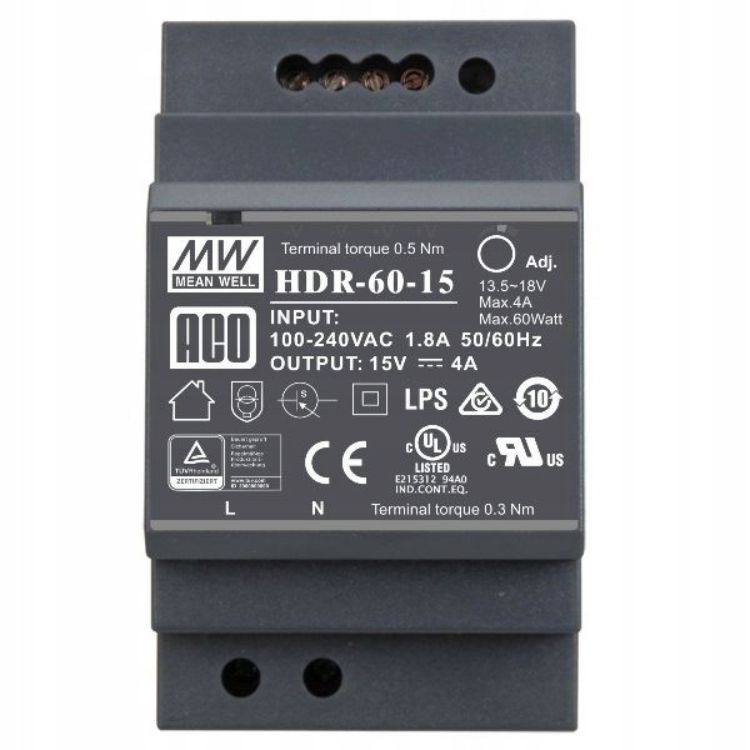

Блок подзарядки аккумулятора генератора HDR60-15 15 Вольт, до 4 Ампер на DIN-рейку - стоимость: 1990 руб.
