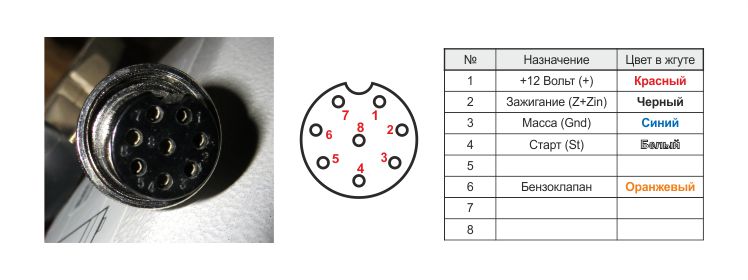

Этот генератор аналогичен IPower A9000EAX. Его также удобнее подключать через разъем ATS, но распиновка разъема немного отличается. В него на 6 пин добавлено управление бензоклапаном:

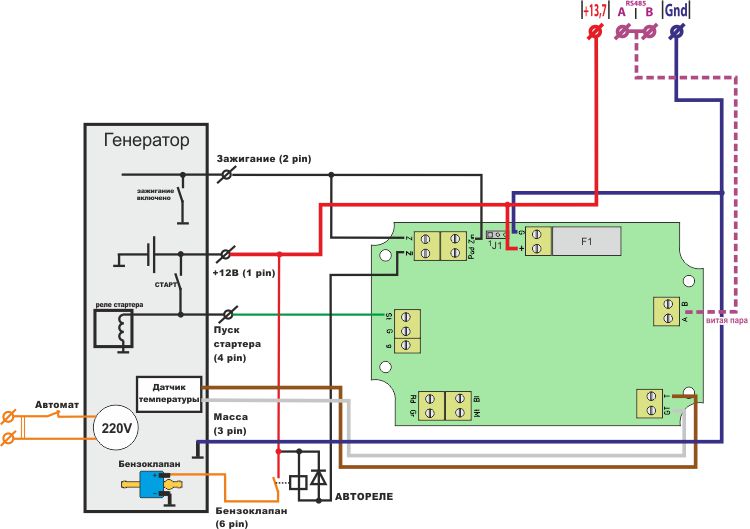

Бензоклапан включается подачей +12В, поэтому в схему нужно добавить реле:

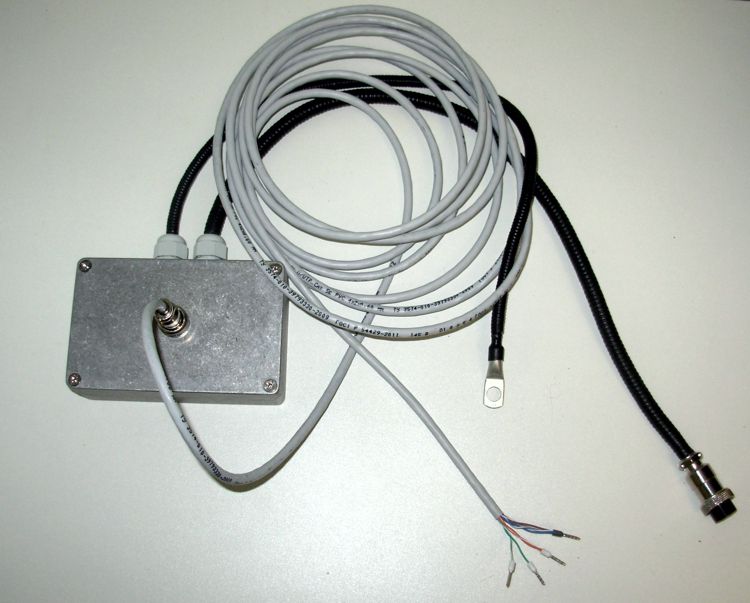

Шлейф, термодатчик и разъем соединения с основным блоком выводятся из корпуса платы подсоса. Термодатчик крепится в районе картера двигателя:
Тумблер к разъему ATS должен быть включен. Замок зажигания в положении "Вкл".
