Автозапуск состоит из 2-х конструкций: основной блок и плата управления подсосом. Основной блок монтируется на  DIN-рейке и управляет нагрузкой, всеми параметрами и режимами автозапуска. Плата управления подсосом монтируется на генераторе. Она, кроме шагового моторедуктора, также может управлять стартером и зажиганием генератора, измерять его температуру (через выносной термодатчик), считать моточасы и т. д. Связь между блоками происходит через интерфейс  RS485.  Плата управления подсосом может работать автономно. Для этого нужно включить соответствующий режим в меню автозапуска, при этом автоматизация воздушной заслонки сохраняется, т. е. Вы только поворачиваете ключ, а положение заслонки плата выберет самостоятельно.

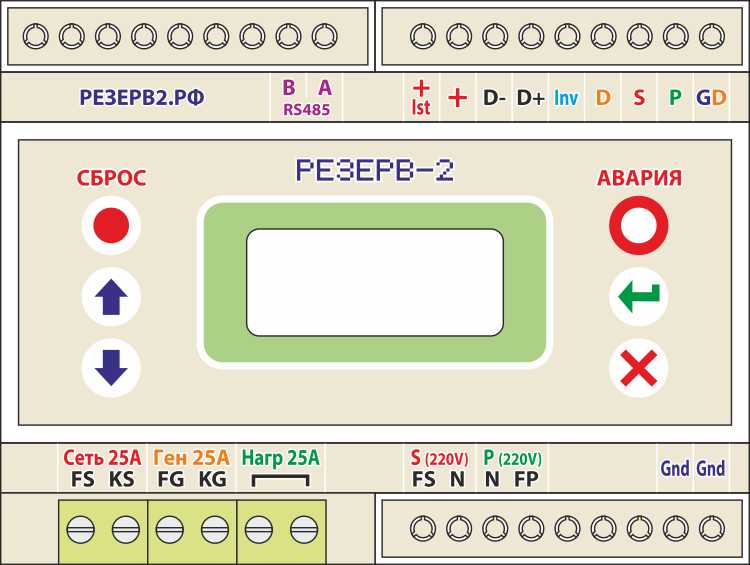

Основной блок



Описание входов/выходов устройства

follow site B (RS485) – провод B витой пары.

source А (RS485) – провод А витой пары.

+ Ist – вход +14,5 Вольт от источника питания, соединен с входом «+» через диодную развязку.

+ — питание 13,7 Вольт, используется для подключения АКБ генератора и питания платы управления подсосом.

D- и D+ — входы дистанционного управления (подробности в описании системы).

Inv — вход для управления «сухими контактами» ИБП (подробности в описании системы).

D — шина обмена данными с датчиком "Сухой контакт".

S — выход датчика «Сеть», активный уровень +0V, пассивный +5V.

P — выход датчика «Потребители», активный уровень +0V, пассивный +5V.

GD — "Чистая масса", используется для программирования датчика "Сухой контакт".

Сеть 25А — вход сетевого напряжения 220В.

FS — вход, фаза сетевого напряжения (используется при подключении реверсивной сборки).

KS — выход, катушка сетевого пускателя (используется при подключении реверсивной сборки).

Гена 25А — вход напряжения генератора 220В.

FG — вход, фаза напряжения генератора (используется при подключении реверсивной сборки).

KG — выход, катушка пускателя генератора (используется при подключении реверсивной сборки).

Нагр 25А — выход подключения нагрузки 220В.

_______ — перемычка (используется при подключении реверсивной сборки).

S (220V) — вход датчика «Сеть», переменное напряжение 220 Вольт.

FS N — вход датчика «Сеть» (фаза сети и рабочая нейтраль при подключении реверсивной сборки)

P (220V) — вход датчика «Потребители», переменное напряжение 220 Вольт.

N FP — вход датчика «Потребители» (рабочая нейтраль и фаза потребителей при подключении реверсивной сборки).

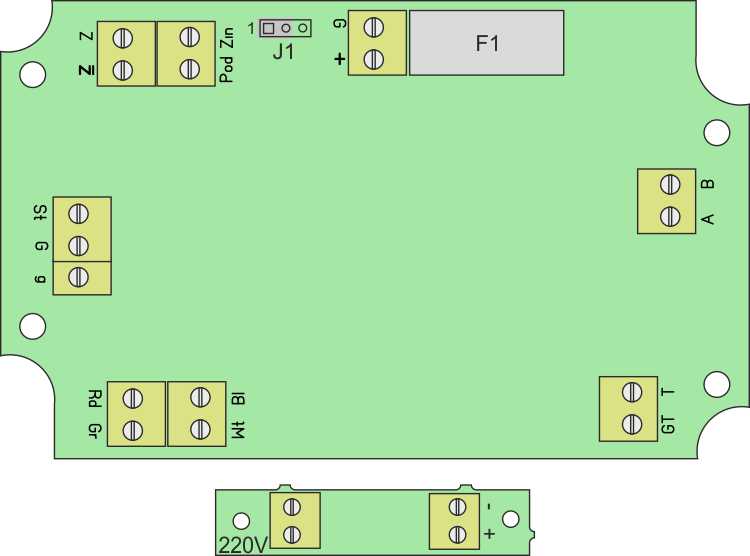

Плата управления подсосом:

При подключении термодатчика будьте внимательны — он ПОЛЯРЕН! Ко входу «Т» нужно подключать провод, который помечен соответствующей буквой (провод обычно коричневого цвета).
В комплекте с платой идет датчик напряжения, который используется в режиме «Дизель» для определения пуска генератора по наличию напряжения на его выходе. Датчик лучше размещать в непосредственной близости от выхода 220 Вольт.
Также в плату добавлено переключение режимов «Бензин» (по умолчанию) и «Дизель». Это делается перестановкой перемычки с контактов 1-2 J1, на контакты 2-3 соответственно.

На плате установлен предохранитель F1 (10 Ампер), он защищает реле стартера от перегрузки. Это актуально для некоторых генераторов, где стартерный ток превышает возможности реле и требуется установка более мощного реле, рассчитанного на пусковые токи. Также этот предохранитель защищает цепи питания платы от перенапряжения. Если напряжение превысит 18 Вольт — оно ограничивается супрессором и сжигает предохранитель. Такая ситуация может возникнуть если во время работы генератора, оборудованного системой подзарядки аккумулятора, отключить аккумулятор. ТАКЖЕ НЕЛЬЗЯ ЗАВОДИТЬ ГЕНЕРАТОР БЕЗ АККУМУЛЯТОРА при подключенной схеме.



Описание входов/выходов устройства.

Z — выход (до 15 Ампер) управления зажиганием, в дежурном режиме выход соединен с массой (зажигание выключено). В автономном режиме отсоединяется от массы (зажигание включено).

Z (инверсное) — выход (до 15 Ампер) обратный выходу «Z», в дежурном режиме выход свободен, при включении зажигания, соединяется с массой.

Zin — вход для определения включения зажигания. В бензиновых генераторах обычно подключается к катушке зажигания, в дизельных — к контакту замка (зажигание включено).

Pod — выход (открытый коллектор оптопары до 50 мА) повторяет работу моторедуктора управления подсосом. Может использоваться для управления подсосом с помощью пневмоклапана на генераторах с такой возможностью, либо для управления свечой в дизельных генераторах (подробности в описании).

G — масса, общий провод устройства.

T — вход для подключения датчика температуры (сигнальный).

GT — вход для подключения датчика температуры (общий провод).

g — вход для подключения датчика напряжения в «дизельных» режимах.

St — выход (до 10 Ампер) включает стартер генератора, замыкаясь с «+» через предохранитель F1.

+ — питание 13,7 Вольт, используется для подключения АКБ генератора и питания платы управления подсосом.

Wt, Bl, Gr, Rd — выходы для подключения моторедуктора управления подсосом. (сокращения проводов соответствующего цвета, т. е. белый, черный, зеленый, красный).

B (RS485) – провод B витой пары.

А (RS485) – провод А витой пары.

Датчик напряжения.

220V — вход датчика напряжения, переменное напряжение 220 Вольт. (используется в режиме «Дизель»)

+ и - — выход датчика напряжения, «+» соединяется со входом «g», «-» с «G».
